جهاز تي دي آي إس إل
جهاز تي دي آي إس إل

جهاز تي دي آي  إس إل – TDI SL

جهاز تي دي آي  إس إل هو جهاز مميز لكشف الذهب والذهب الخام والمعادن بتقنية الحث النبضي

الشركة المصنعةWhite's
البلد المصدرالولايات المتحدة الامريكية
نظام البحثالحث النبضي
العمق الأقصى2 متر
الضمانسنة واحدة
طلب سعر الجهاز
_

طلب سعر الجهاز

_



بيانات
_

معلومات الجهاز

جهاز تي دي آي إس إل

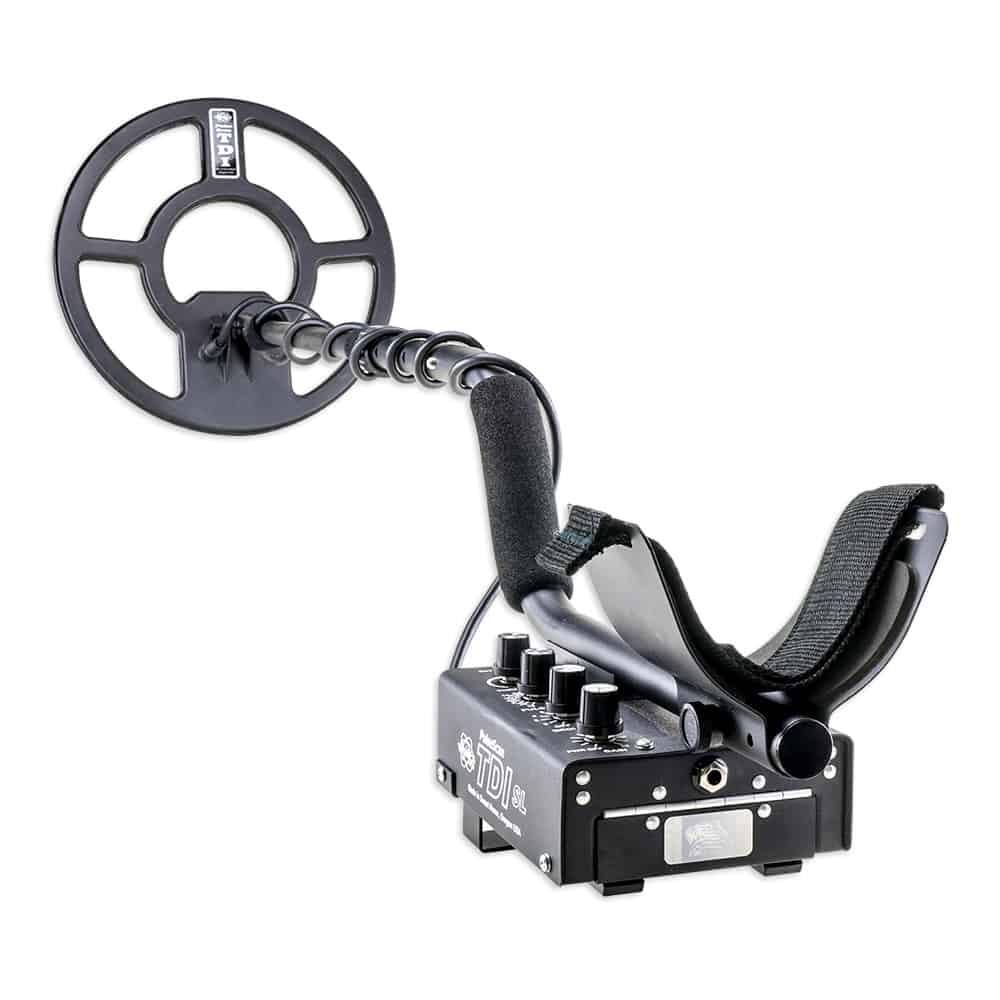

جهاز كشف المعادن والذهب تي دي آي إس إل – TDI SL

جهاز تي دي آي  إس إل  – TDI SL من شركة وايتس White’s الامريكية العريقة المتخصصة باجهزة كشف المعادن التقليدية

هو جهاز مميز لكشف الذهب و المعادن المختلفة الثمينة وغير الثمينة  ذو اداء عالي متعدد الاستخدامات ومنخفض السعر.

يعمل جهاز تي دي آي  إس إل  وفق تقنية الحث النبضي Pulse Induction والتي تقدم افضل اداء لكشف المعادن تحت الارض

وتعطي اعماق اكبر مقارنة بالتقنيات الاخرى الموجودة في اجهزة كشف المعادن التقليدية الطبقية.

صمم الجهاز لراحة المنقب والباحث عبر خفة الوزن والتصميم المرن ليوفر للمنقب تجربة استخدام مريحة طوال اليوم

في حقول البحث وعلى الشواطىء و في المتنزهات .

تتعدد اغراض واستخدامات جهاز TDI SL لتتضمن الكشف عن الذهب الخام الطبيعي و كذلك القطع المعدنية الصغيرة

مثل الخواتم وكذلك اكتشاف الذهب المصنوع المدفون منذ مئات السنين.

ميزات جهاز تي دي آي إس إل – TDI SL

تقنية البحث

كما تم ذكره سابقا يعتمد الجهاز في عمله على تقنية الحث النبضي Pulse Induction المفضلة للحصول على عمق اكبر

مقارنة بتقنية البحث الشائعة المسماة تقنية التردد المنخفض جدا VLF .

يستخدم جهاز  تي دي آي  إس إل  وشيعة واحدة ضمن قرص البحث كجهاز إرسال واستقبال في نفس الوقت  حيث ترسل هذه الوشيعة نبضات كهربائية قوية وقصيرة

و كل نبضة تولد مجال مغناطيسي صغير جدا وعندما تتلاشى هذه النبضة ، يعكس المجال المغناطيسي القطبية وينهار فجأة ، مما يؤدي إلى ارتفاع كهربائي حاد

و يدوم هذا الارتفاع الكهربائي لعدة مكروثانية (جزء من المليون من الثانية) ويسبب في تدفق تيار كهربائي خلال الوشيعة .

هذا التيار يدعى النبض المنعكس ويدوم حوالي 30 ميكروثانية.

 ثم يتم إرسال نبضة أخرى ويتم تكرار العملية عدد من المرات لحد يصل حوالي 2600 نبضة في الثانية في هذا الجهاز .

وعندما يصدم هذا التدفق من النبضات بجسم معدني مدفون مثل قطعة نقدية مثلا يتم توليد مجال مغناطيسي معاكس في الجسم المعدني

يستقبل من قبل الوشيعة وهكذا بناءا على النبضات المنعكسة والتيار المار في الوشيعة يتم تحديد وجود هدف معدني  ويتم تنبيه المستخدم عبر نغمات صوتية .

الموازنة الارضية

واحدة من السمات الرئيسية لجهاز TDI SL هي قدرته على تحقيق الموازنة الارضية لقيمة تمعدن الأرض

مع الحفاظ على العمق الذي يقدمه استخدام تقنية الحث النبضي .
يتم تحقيق ذلك باستخدام تقنية تفاضلية حيث تتم مقارنة اثنين من عينات الانحلال .

ويتم ضبط الموازنة الأرضية عبر تعديل القيم حتى يكون للعينتين نفس الاستجابة ، وبالتالي إلغاء الإشارة الأرضية.
تصدر الاهداف المعدنية التي تكون اخفض من قيمة الموازنة الارضية GB استجابة ايجابية اما الاهداف فوق هذه النقطة تعطي استجابة سلبية

وكلا المجالين من الاهداف يعتمدان على قيمة الناقلية الكهربائية للهدف المعدني وهذا يعطي للجهاز امكانية ما للتمييز بين المعادن مع ملاحظة انه في حالات نادرة

يمكن ان يكون الهدف قريب جدا من نقطة الموازنة الارضية وبالتالي لا يصدر اي استجابة او استجابة صوتية مضاعفة.
بما ان انجاز الموازنة الارضية يتم بطريقة الطرح او الفرق يتحقق فقدان طفيف في العمق عند تفعيل خيار الموازنة الارضية

وفي بعض انواع الاراضي مثل الشواطىء الرملية تكون معتدلة بحيث ليس هناك حاجة لاجراء الموازنة الارضية

وفي مثل هذه الحالات يمكن الغاء خيار الموازنة الارضية وهذا يحسن من الوصول لعمق اكبر قليلا لكن مع فقدان القدرة على التمييز

بين المعادن منخفضة الناقلية الكهربائية او مرتفعة الناقلية الكهربائية.

ازرار للتحكم بمختلف الاعدادات

يضم جهاز تي دي آي  إس إل مجموعة من المفاتيح والازرار للتحكم بالاعدادات المختلفة وهي :

– مفتاح تحكم حد العتبة الصوتية Threshold

وهو يستخدم للتحكم بمستوى الصوت للنغمة الصوتية

– مفتاح تحكم بالطاقة / الكسب  – Power / Gain

وهو يستخدم للتحكم بمستوى الطاقة للإشارات المستقبلة , حيث يزيد او ينقص هذا المفتاح المدرج من 0 الى 10 من قيمة تضخيم الاشارات المستقبلة .

كما يستخدم لتشغيل او اطفاء الجهاز (عندما تكون القيمة 0 )

– مفتاح تحكم بفترة تأخر النبض Pulse Delay

هذا المفتاح المدرج يتيح التحكم بفترة تاخير النبض وهي الفترة الزمنية بين نبضتين , والمفتاح مدرج بين 10 مكوثانية و 25 مكروثانية

– مفتاح تحكم بالناقلية الكهربائية للهدف Target Conductivity

مفتاح الفصل متعدد القيم هذا يتيح بين ثلاثة خيارات وهي :

– القيم المرتفعة High – Only

– القيم المنخفضة Low – Only

– جميع الاهداف All Target

مع ملاحظة ان وظيفة هذا المفتاح تلغى في حالة جعل قيمة الموازنة الارضية Off

وايضا لاجراء الموازنة الارضية يجب ضبط قيمة المتاح على القيمة All Target

– مفتاح تحكم بقيمة الموازنة الارضية  Ground Balance

وهو مفتاح مدرج دائريا وفق 11 قيمة ( OFF  الى 11 ) يستخدم للتحكم في قيمة الموازنة الارضية يدويا كما تم شرحه سابقا

– مفتاح التحكم بالتردد  Frequency

يتيح هذا المفتاح ضبط طفيف لنسبة اصدار النبض للوشيعة و يستخدم هذا لتخفيف أثر أي تداخل قد يكون ناتجًا عن مصادر كهرومغناطيسية خارجية ،

مثل محطات الراديو أو الموجات الدقيقة أو الموجات القصيرة أو الأسوار الكهربائية مثل في السجون أو خطوط الكهرباء أو الإنارة أو العواصف الكهربائية

أو غيرها من أجهزة الكشف عن المعادن المستخدمة في مكان قريب.

اقراص البحث

مع أي جهاز تقليدي لكشف المعادن يكون قياس قرص البحث وفق توازن مابين العمق و الحساسية

حيث باختصار يعطي القرص ذو القياس الاكبر عمقا اكبر للاهداف الاكبر حجما ولكن مع حساسية اصغر للاهداف المعدنية الاصغر حجما

بالمقابل يعطي القرص ذو القياس الاصغر حساسية افضل للاهداف صغيرة الحجم ولكن مع عمق بحث اصغر.
يمكن أن تتراوح شذرات الذهب القابلة للكشف بواسطة جهاز كشف المعادن من ع حبيبات صغيرة جدا إلى بضع مئات من الغرامات .

لذلك فإن قرص البحث الذي يمكن ان يوفر العمق والحساسية سيكون مثاليًا.
يستخدم جهاز TDI SL قرص بحث خاص بتقنية الحقل المزدوج DF او Dual Field الحائزة على براءة اختراع والتي تعطي للمستخدم حرفيا

وشيعتين مختلفتي القياس تعملان في نفس الوقت :

الاولى والاكبر هي الوشيعة الخارجية والمناسبة للاهداف ذات العمق الاكبر

اما الثانية الصغيرة الداخلية فهي مع حساسية اكبر للاهداف الصغيرة.
وكمثال على ذلك يمكن لقرص بحث DF بقياس 12 انش للوشيعة الخارجية و 6 انش للداخلية , التقاط حبيبات ذهب خام صغيرة جدا .
اما بالنسبة لقرص بحث DF بقياس 7 انش للوشيعة الخارجية و 3.5 انش للداخلية , فهو افضل حتى لالتقاط حبيبات ذهب اصغر مع عدم التضحية بالعمق.

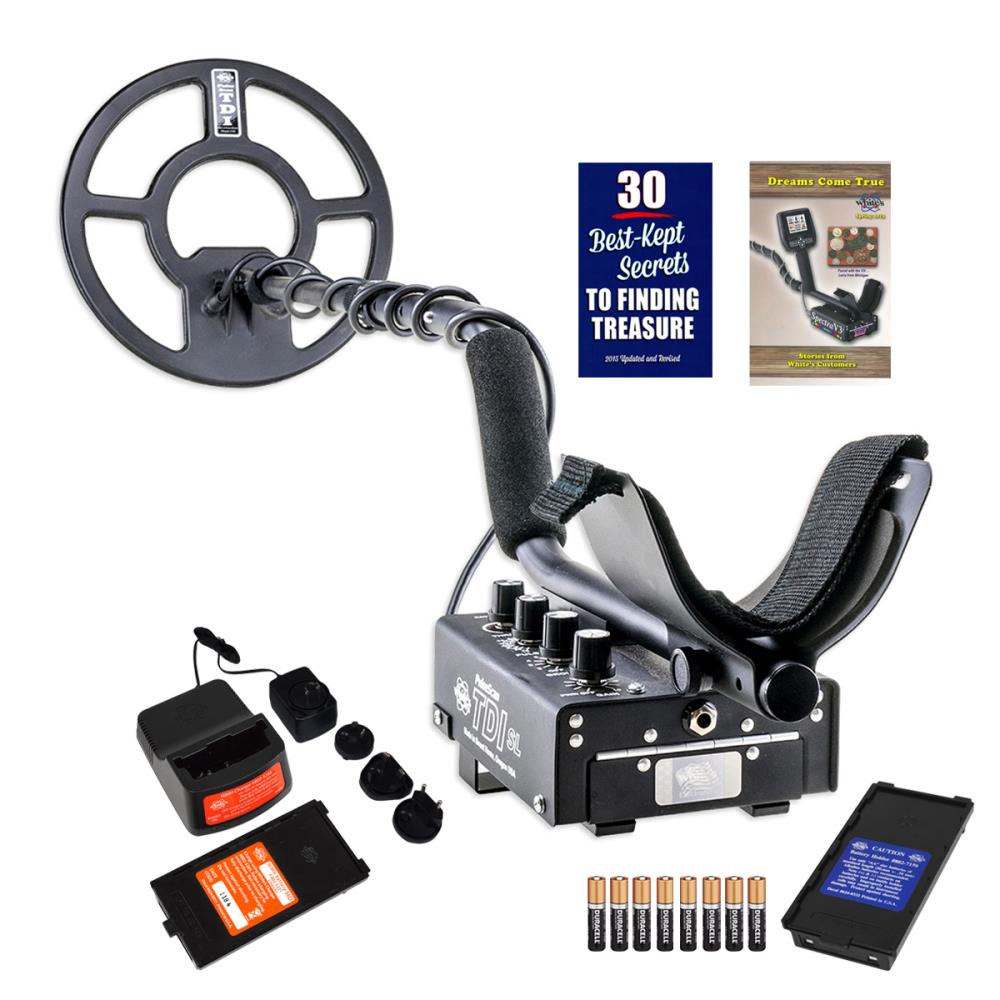

محتويات الحقيبة

– صندوق النظام ( الوحدة الرئيسية للجهاز )
– اقراص البحث بقياس 12 انش و 7 انش
– سماعات راس
– بطاريات قياسية AA
– دليل المستخدم مع شهادة ضمان
